13051970824
随着数据中心算力需求爆发式增长，AI芯片功耗持续攀升，传统散热方案已难以满足高热流密度场景需求。我们推出的可钎焊压铸铝合金材料，采用创新的隧道炉钎焊工艺，专为解决数据中心两相冷板散热需求而生，热导率可达180 W/(m·K)以上，为下一代GW级数据中心散热提供核心材料支撑。
采用传统ADC12/A380压铸材料
热导率约96 W/(m·K)
需专用FSW设备进行流道封装
设备投资大，生产效率受限
高硅含量加剧搅拌头磨损
焊缝质量依赖操作技能

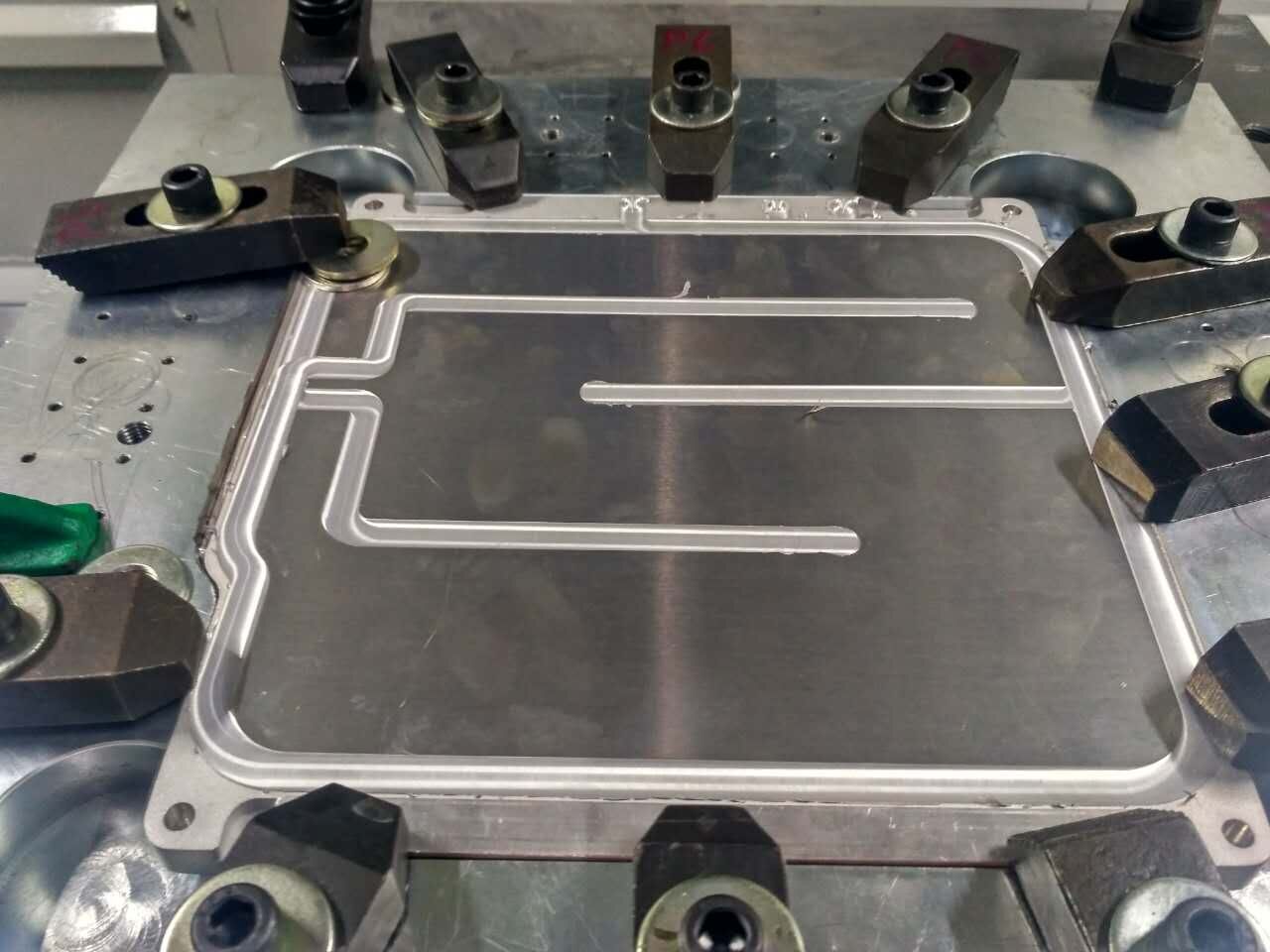

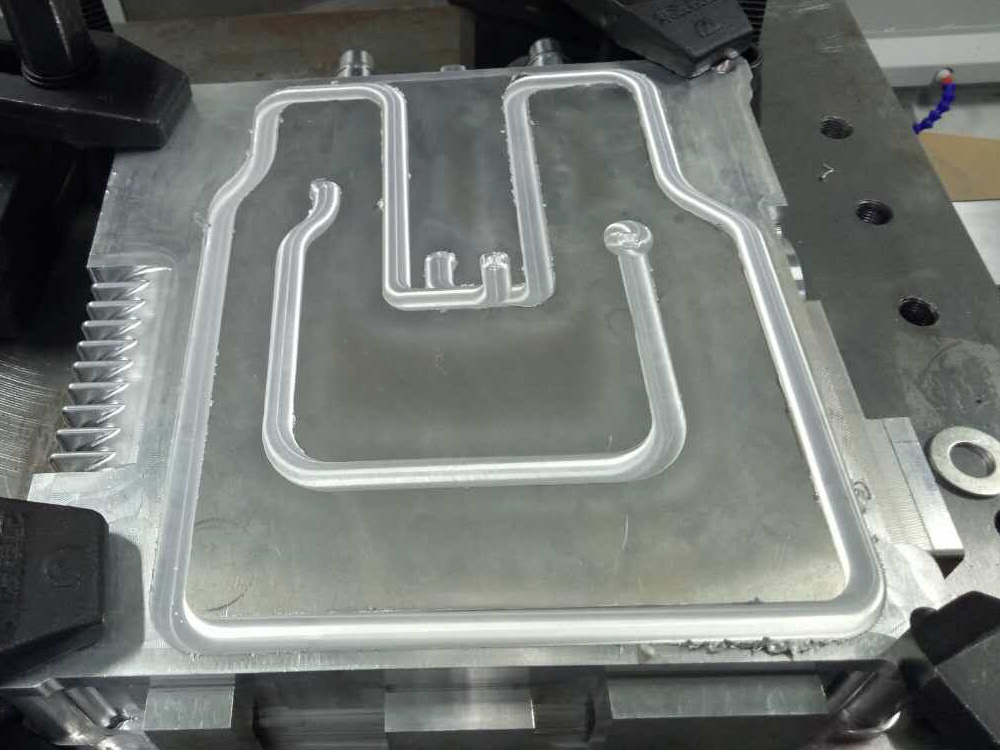

传统FSW焊接工艺示意

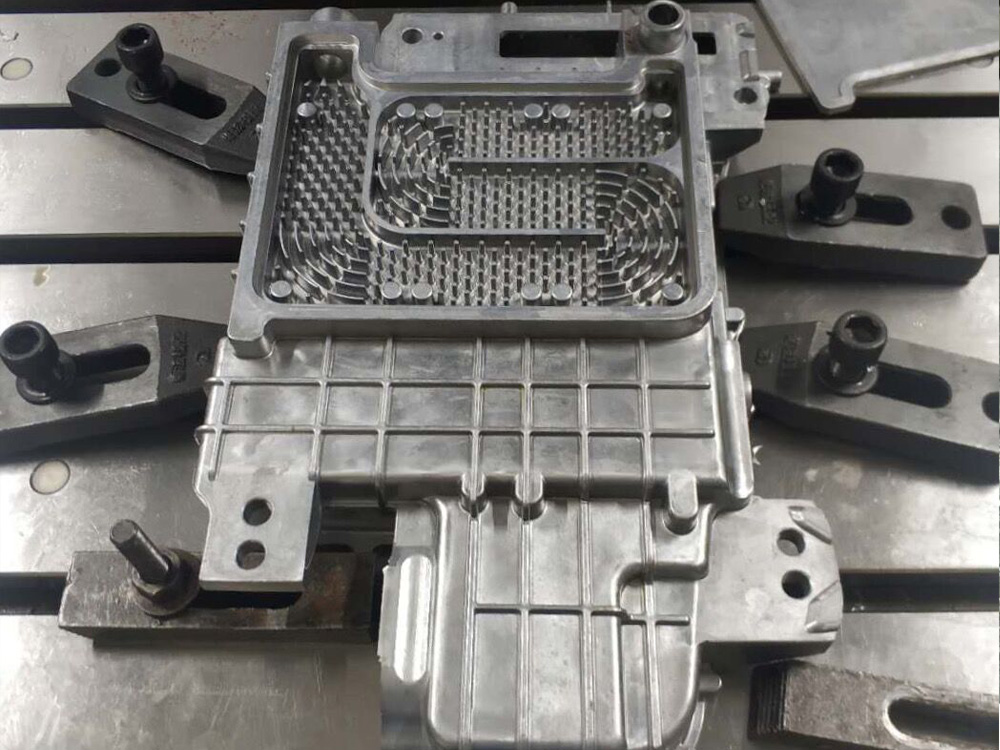

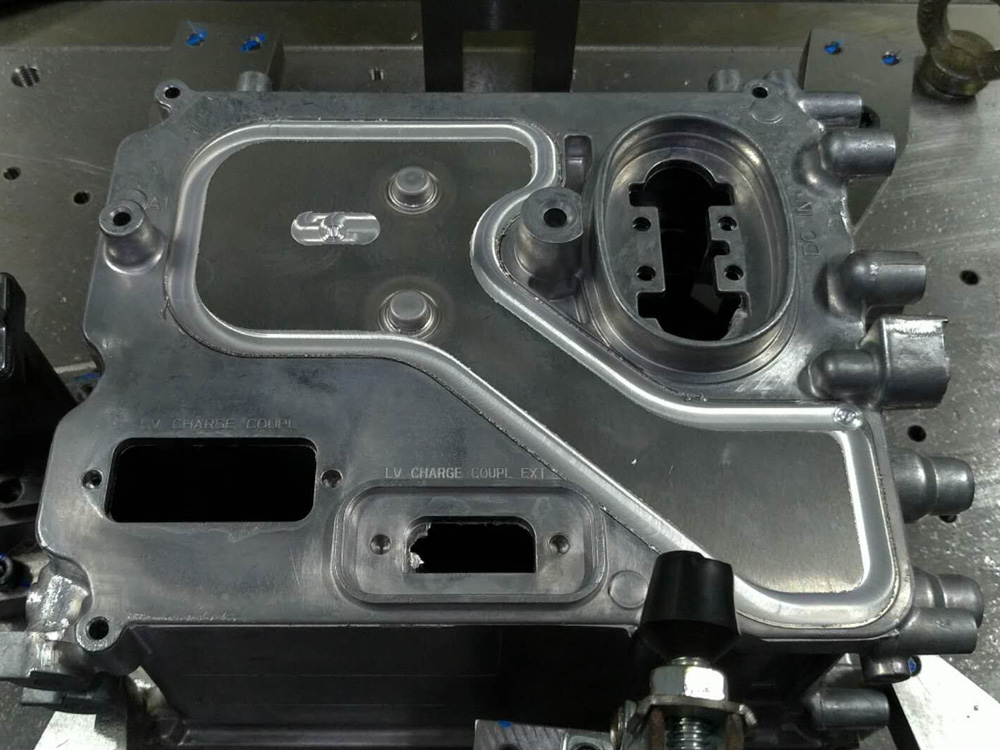

传统工艺液冷板成品
专用AC15/LZHM-10可钎焊材料
热导率180-200 W/(m·K)
隧道炉连续钎焊，自动化程度高
大幅降低生产成本，提高效率
焊缝质量稳定，气密性优异
适合大批量规模化生产

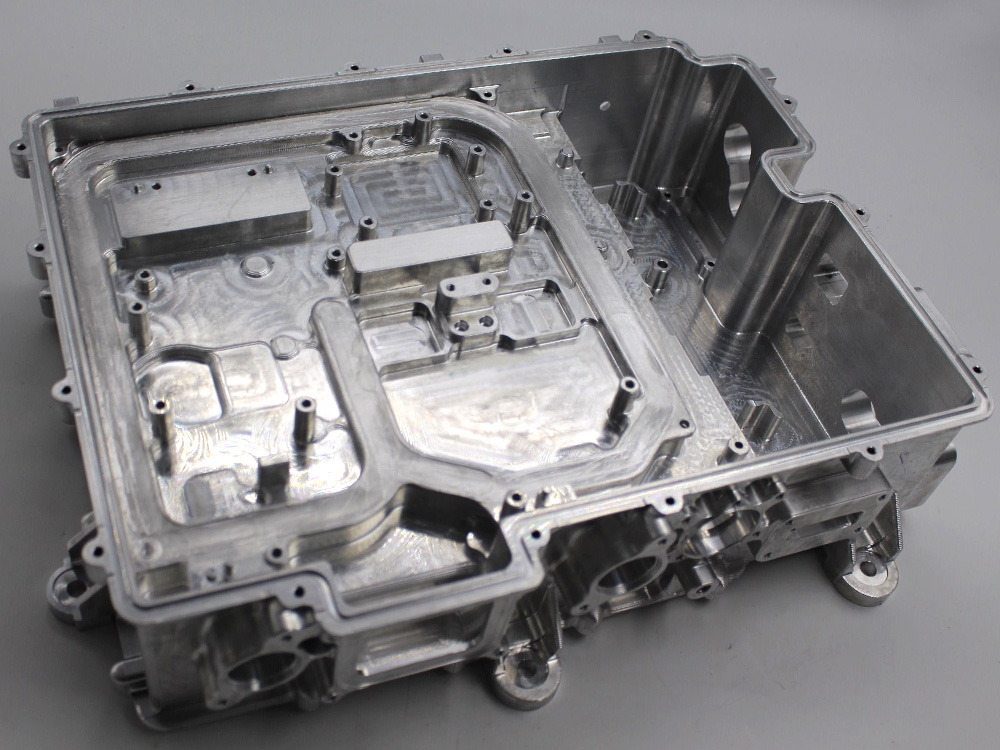

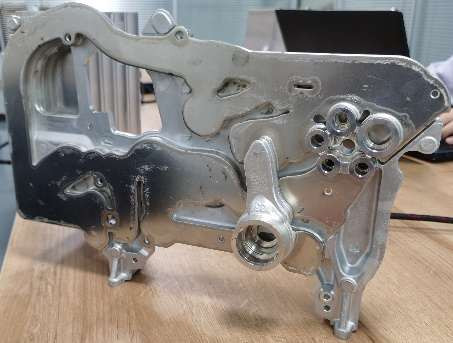

可钎焊压铸铝合金液冷板
精密压铸液冷板成品
| 合金牌号 | 类型/特点 | 抗拉强度(MPa) | 热导率(W/m·K) | 压铸性能 | 焊接工艺 |
|---|---|---|---|---|---|
| AC15/LZHM-10 | 可钎焊压铸专用 | ≥140 (铸态) 160-170 (钎焊后) | 180-200 | 优秀 | 隧道炉钎焊 |
| ADC12/A380 | 行业通用基准 | ~354 | ~96 | 优秀 | 搅拌摩擦焊 |
| AlSi10MnMg | 电动汽车水冷板专用 | ~215 (母材) ~205 (焊后) | 信息缺失 | 良好 | 搅拌摩擦焊(优秀) |
| A413/AlSi12 | 高导热、高流动性 | ~290 | ~121 | 极好 | 信息缺失 |
| 3003 | 高导热、可钎焊 | 150 | 150 | 良好 | 可钎焊 |
| 6061-T6 | 热处理强化 | 205-310 | 155-180 | 不可压铸 | 可钎焊 |

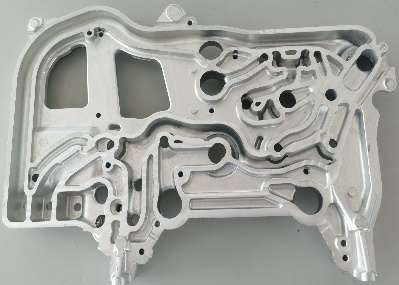

复杂流道压铸件
精密多孔结构件

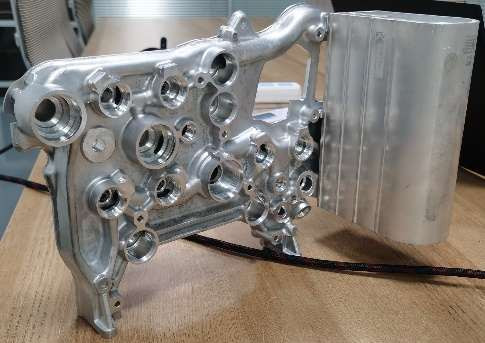

集成式液冷板总成
电动汽车水冷板

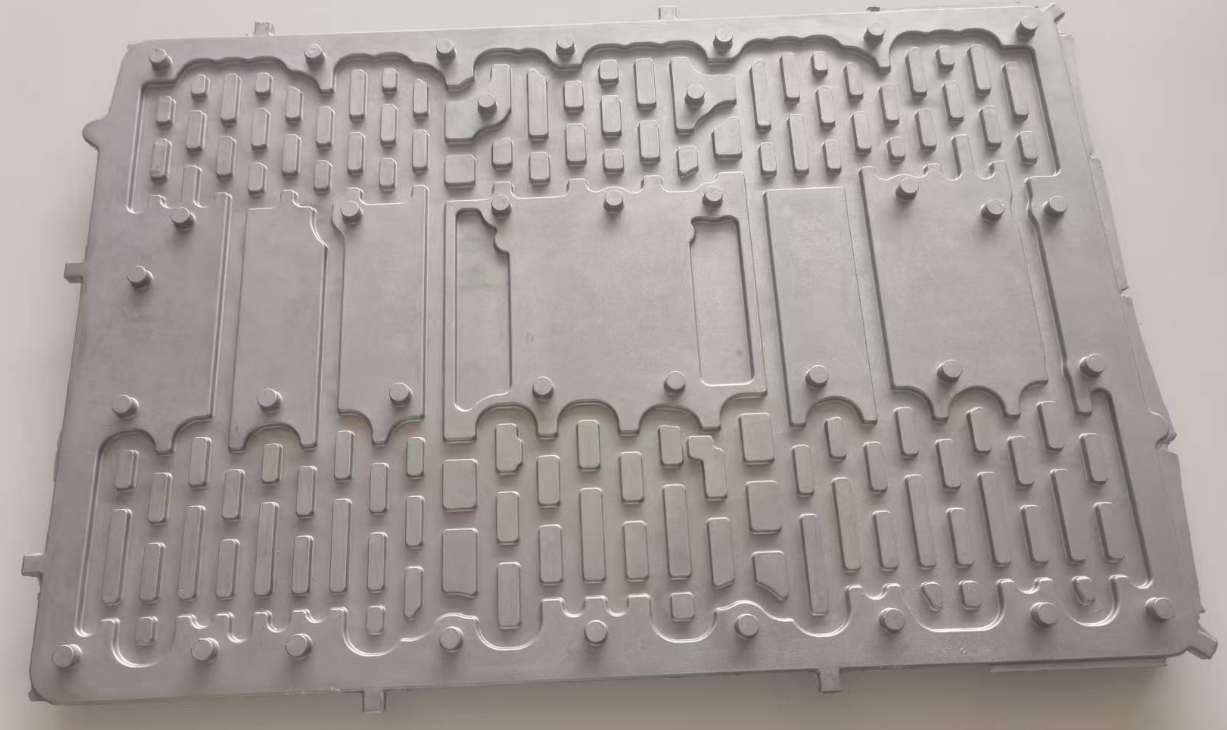

方形液冷板组件
电池包散热板
经华测检测认证集团检测，我们的可钎焊压铸铝合金材料（AC15-4）在铸态下的热导率达到184.935 W/(m·K)，远超传统压铸铝合金材料。
| 测试项目 | 测试条件 | 测试结果 | 测试标准 |
|---|---|---|---|
| 导热系数 | 25℃，纵向测试 | 184.935 W/(m·K) | ASTM E1269-24 |
| 密度 | 常温 | 2.879 g/cm³ | GB/T 1423-1996 |
| 比热容 | 25℃ | 0.864 J/(g·℃) | GB/T 22588-2008 |
| 热扩散系数 | 25℃ | 74.347 mm²/s | ASTM E1269-24 |
热导率测试样品

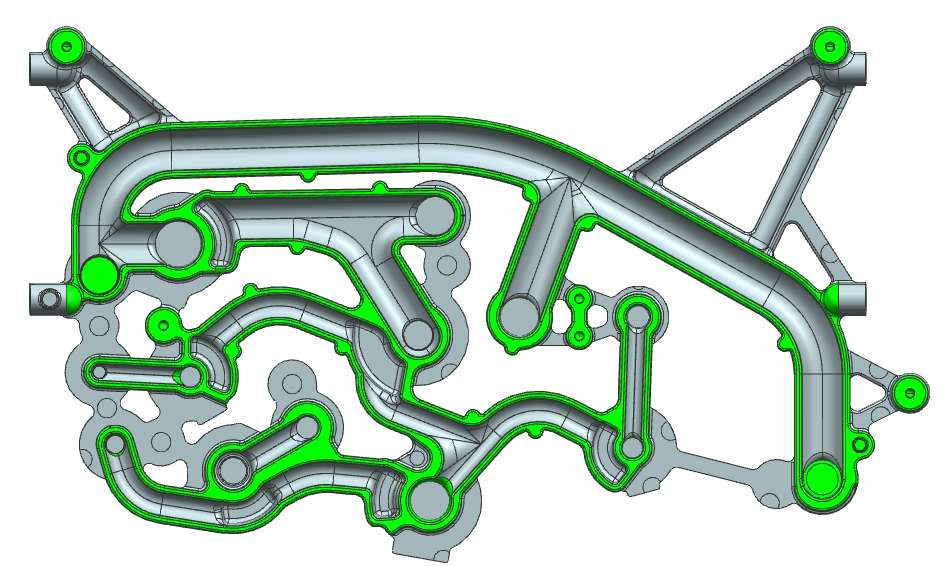

产品3D设计模型
精密压铸成型

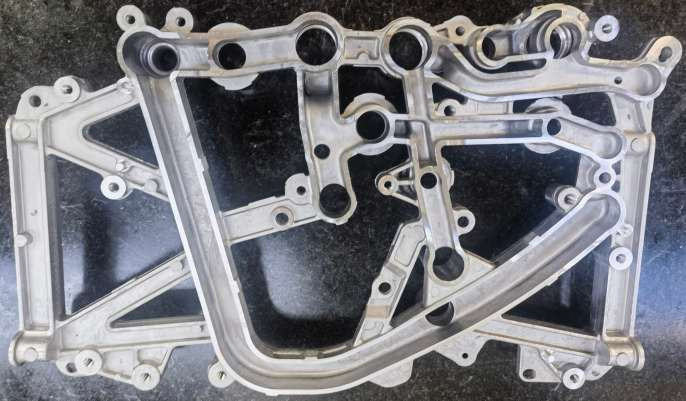

压铸流道板

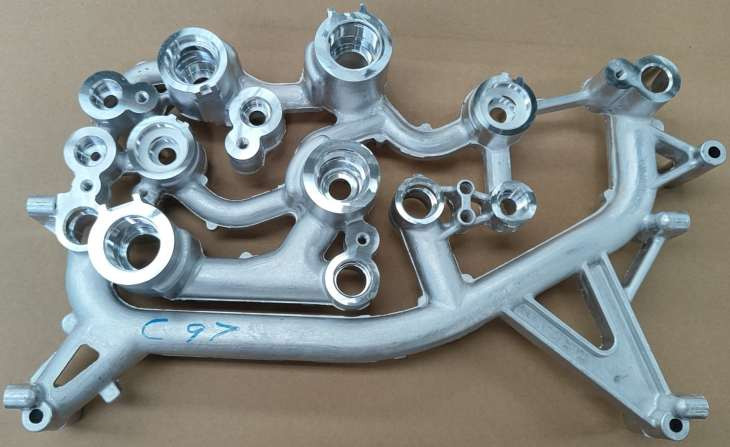

压铸流道板
可钎焊压铸铝合金液冷板已在新能源汽车电池包热管理领域实现规模化应用，现面向数据中心两相冷板散热市场开放合作。
两相冷板液冷技术利用工质的气液相变潜热进行高效散热，相比传统单相水冷具有显著优势：
超高散热能力：热流密度可达250 W/cm²以上，单芯片解热突破3000W
无腐蚀风险：气液相变工质（氟化液）与铝合金材料兼容性优异，彻底解决水冷腐蚀问题
温度均匀性好：相变过程维持近恒温，芯片热点控制更精准
低能耗运行：PUE可降至1.1左右，实现数据中心极致节能
自然冷却适用：40℃进水温度下仍可保持高效散热
| 参数项目 | 铸态/F | 钎焊后 |
|---|---|---|
| 抗拉强度 (MPa) | ≥140 | 160-170 |
| 屈服强度 (MPa) | ≥70 | 70-80 |
| 延伸率 (%) | ≥12 | 14-18 |
| 硬度 (HB) | 45-58 | 50-55 |
| 弹性模量 (GPa) | 70-80 | 70-80 |
| 泊松比 | 0.33 | 0.33 |
| 导热系数 (W/m·K) | 180-200 | |
| 固相限温度 (℃) | 625-651 | 636-645 |
产线按3000件/天规划，采用1100T高压压铸机配合高真空系统，确保产品内部质量。全流程100%气密检测，关键工序扫码追溯，保障产品质量一致性。
| 工序 | 设备 | 产能(件/日) | 成品率 |
|---|---|---|---|
| 压铸/切边 | 1100T压铸机 | 912 | 95% |
| 机加工 | 立式加工中心+四轴 | 660 | 98% |
| 钎焊 | 隧道式钎焊炉 | 816 | 100% |
| 总成装配 | 压装机+氦检机 | 600 | 100% |

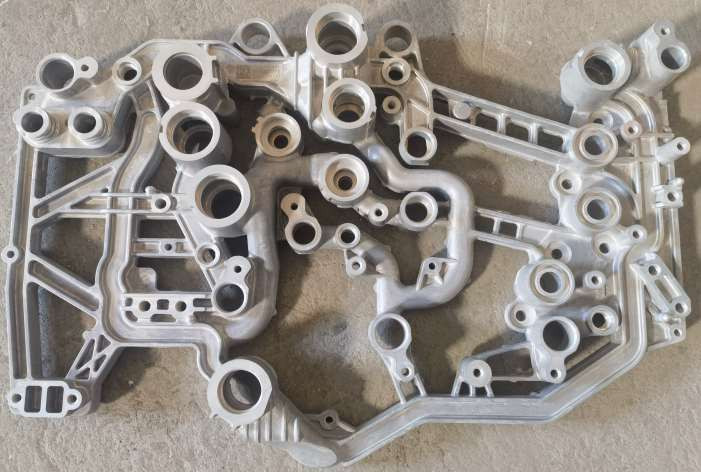

精密铸件展示
小型液冷组件

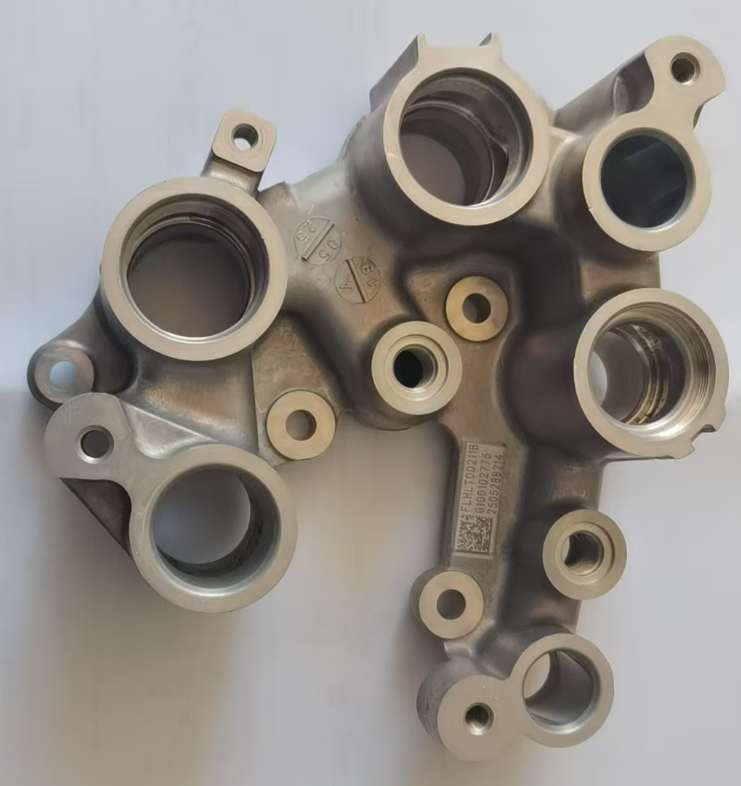

异形结构件
材料创新：专为钎焊工艺开发的压铸铝合金，热导率180+ W/(m·K)
工艺突破：隧道炉钎焊替代FSW，大幅降低生产成本，提高生产效率
质量稳定：自动化连续生产，焊缝质量一致性好，气密性优异
应用广泛：适用于数据中心两相冷板、新能源汽车电池包、储能系统等
无腐蚀风险：与氟化液相变工质完美兼容，彻底解决水冷腐蚀问题
产能充足：日产能3000+件，满足大规模交付需求
欢迎咨询合作，共同开拓数据中心两相冷板散热市场！
可钎焊压铸铝合金 | 热导率180+ | 隧道炉钎焊工艺 | 数据中心散热解决方案
隆源高科（北京）技术有限公司官网欢迎您！ 这里只展示了部分资料和信息，获得更多的资料马上拿起电话和工程师取得联系！或者留下您的需求和联系方式我们会尽快和您联系！
全国服务热线13051970824
联系QQ2146371628
联系邮箱2146371628@qq.com
公司地址北京市经济技术开发区康定街甲6号A座315号
全国服务热线
