叠片式绝缘软母排

隆源高科叠片式绝缘软母排：高载流量（250A仅需40mm²，节约58%截面积）、易成型、省空间50%。参数：导体T2软态退火铜带（铜含量99.9%），绝缘层PVC/TPE（介电强度＞23kV/mm），工作温度-40℃~+105℃，载流量135A-2010A。认证：UL、CE、IATF16949。

在线咨询

全国热线

13051970824

详细信息

叠片式绝缘软母排 - 大功率电气连接优化解决方案

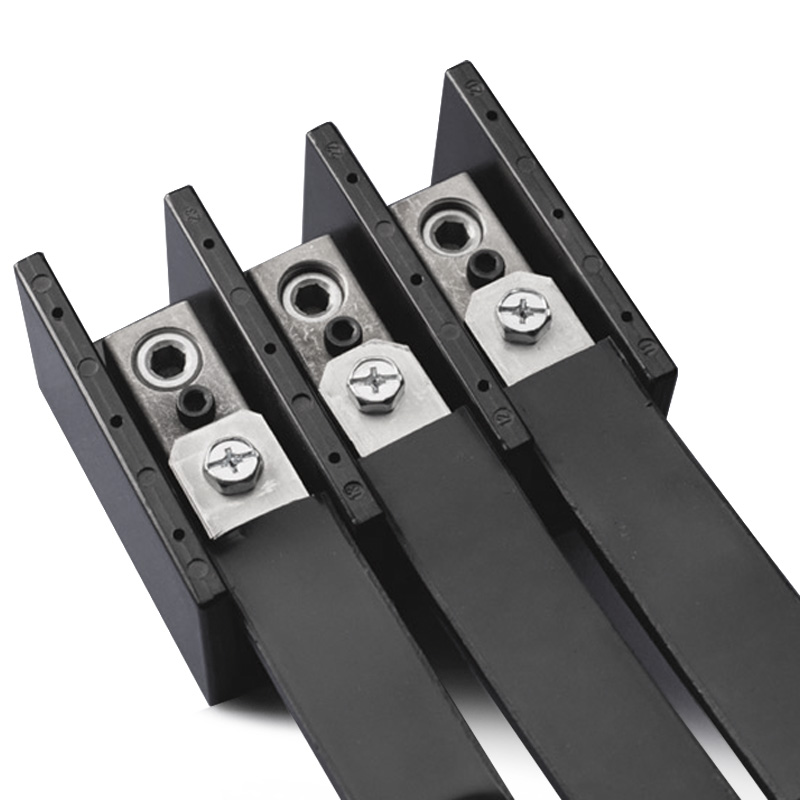

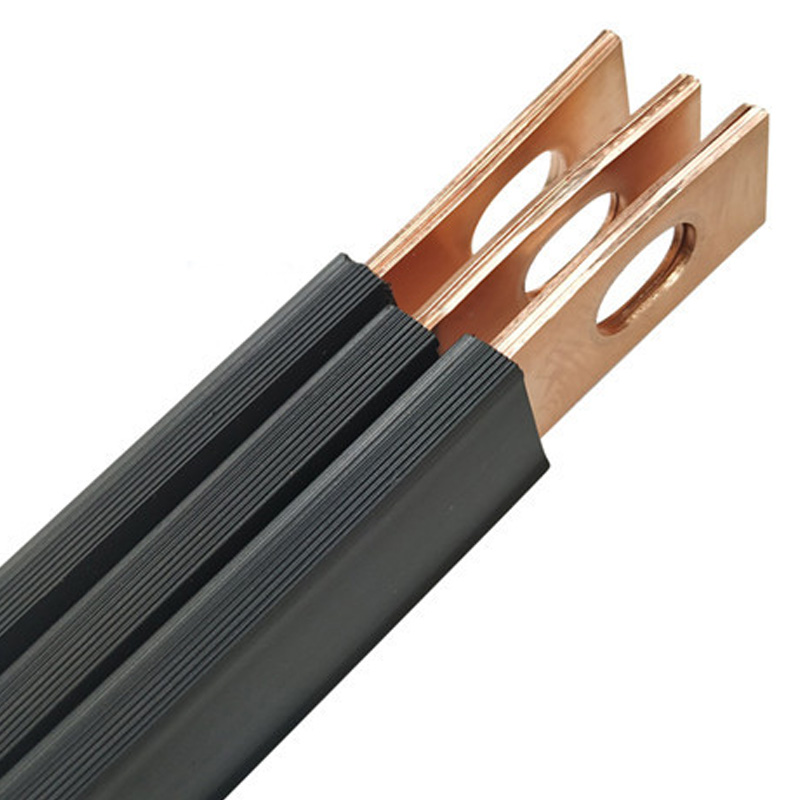

叠片式绝缘软母排产品介绍

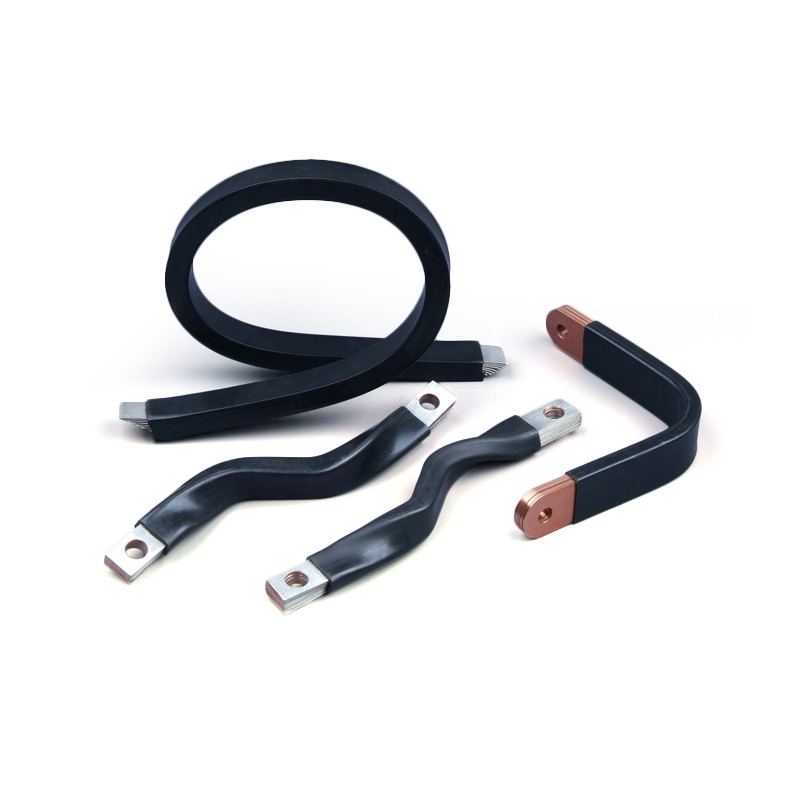

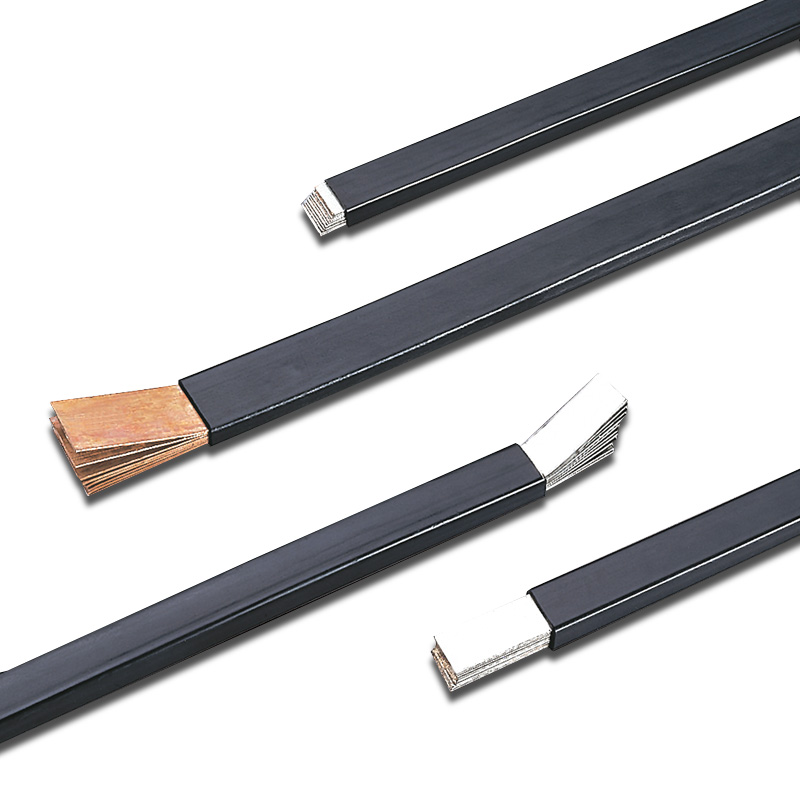

叠片式绝缘软母排，又称柔性母排或绝缘软铜排，是由多层防电晕的扁平薄铜片导体叠加而成，外层通过挤压方式包覆绝缘层制作而成。该产品是大功率电气连接的优化解决方案，具有更安全、更方便、低成本的显著优势，广泛应用于新能源汽车、电力配电、轨道交通、工业自动化、数据中心等领域。

叠片式绝缘软母排产品系列

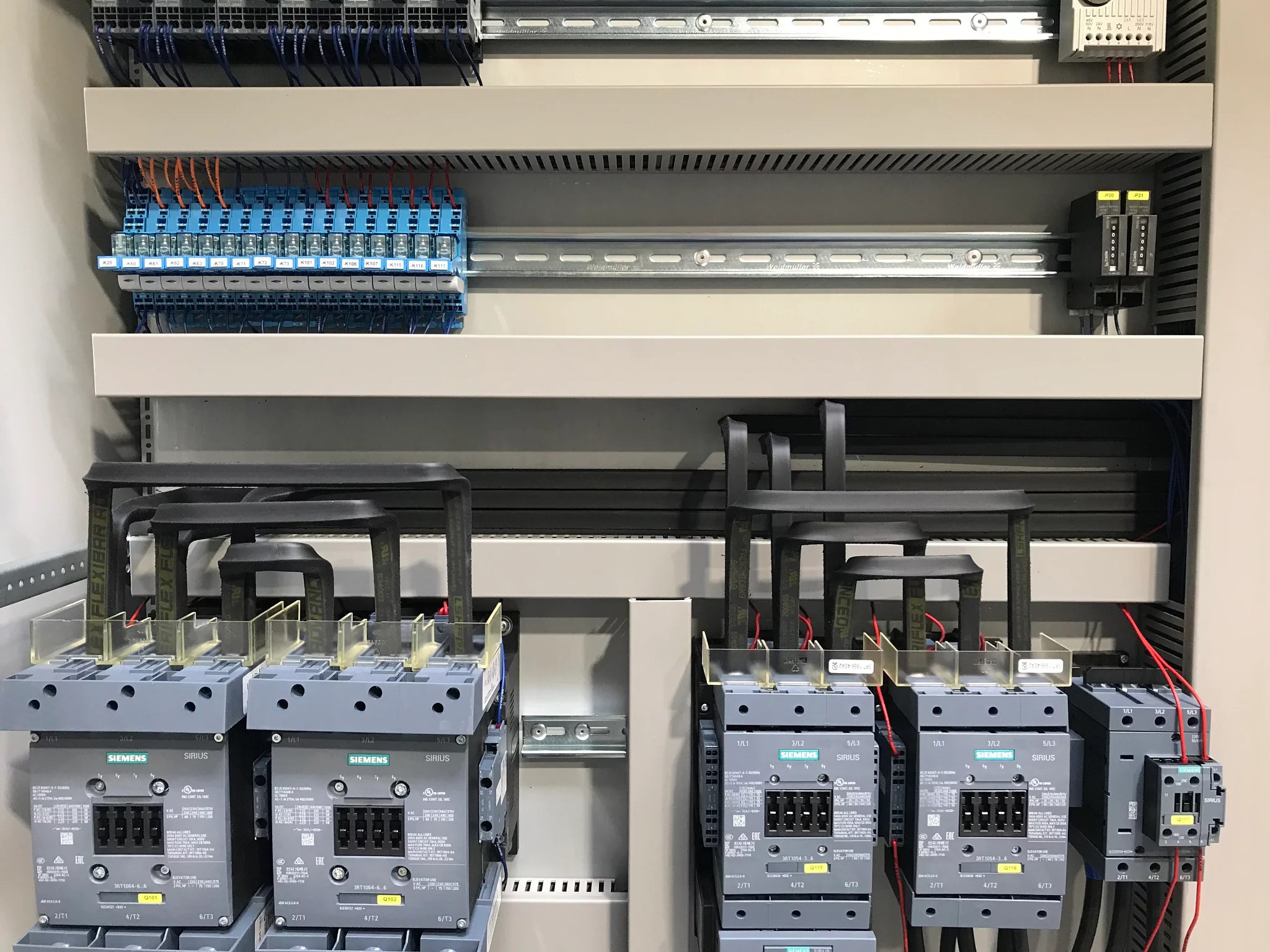

配电柜内部应用

大功率电气连接

UL认证
档案号E336413

CE认证
LVD指令

IATF

IATF16949
汽车质量认证

ISO

ISO9001
质量管理体系

一、产品介绍

1.1 产品结构

叠片式绝缘软母排采用先进的挤压成型工艺，由三层核心结构组成：

导体层：采用T2软态退火电解铜带，铜含量≥99.9%，导电率≥56.2 S/m，维氏硬度＜50HV，易于折弯成型
绝缘层：特种聚氯乙烯（PVC）或热塑性弹性体（TPE），具有低烟无卤特点，介电强度＞23kV/mm
防护设计：防电晕设计，阻燃氧指数30%，自熄灭特性

1.2 核心技术参数

导体性能参数		绝缘性能参数
铜含量	≥99.9%	介电强度	＞23kV/mm
导电率	≥56.2 S/m	氧指数	30%
维氏硬度	＜50HV	老化后延伸率	＞180%（135℃/7天）
抗拉强度	≥200MPa	绝缘抗拉强度	＞20MPa
延伸率	≥30%	阻燃性	自熄灭
整机性能参数		工作环境参数
工作电压	1000V	工作温度（PVC）	-30℃至+105℃
对地耐压	＞15kV（15min/50Hz）	工作温度（TPE）	-40℃至+105℃
母排间耐压	＞30kV（15min/50Hz）	标准长度	2m/根（可定制）

1.3 四大核心优势

高载流量

由于趋肤效应，多层扁平导体结构使相同截面积可承载更大电流。250A载流量仅需40mm²（传统电缆需95mm²），节约截面积58%。

易成型

厚度方向可轻易折弯，宽度方向保持高刚性，简易工具即可实现任意空间构型，弯折半径比同规格电缆更小。

省空间

绝缘层紧凑，无需额外接头，体积较传统电缆缩小50%以上，可在狭窄区域安装，简化配电柜结构。

更安全

阻燃绝缘层+防电晕设计，抗振动、防松动，连接点运行温度低，降低电气火灾风险，使用寿命更长。

1.4 与传统电缆对比优势

载流量	绝缘软母排截面积	传统电缆截面积	节约比例
250A	40mm²	95mm²	58%
630A	160mm²	300mm²	47%
1000A	300mm²	555mm²	46%

技术优势说明

由于趋肤效应，在通过交流电时，导体内部电流很小，电流集中在临近导线外表的一薄层。绝缘软母排的多层扁平导体结构使得相同的导体截面积可以承载更大的通过电流，从而减少导体材料的用量，既减轻了重量，也节省了布局空间。

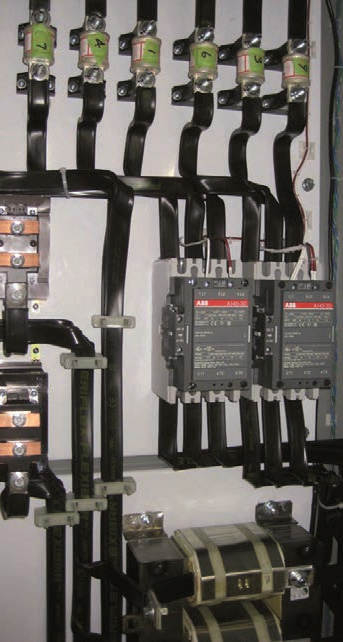

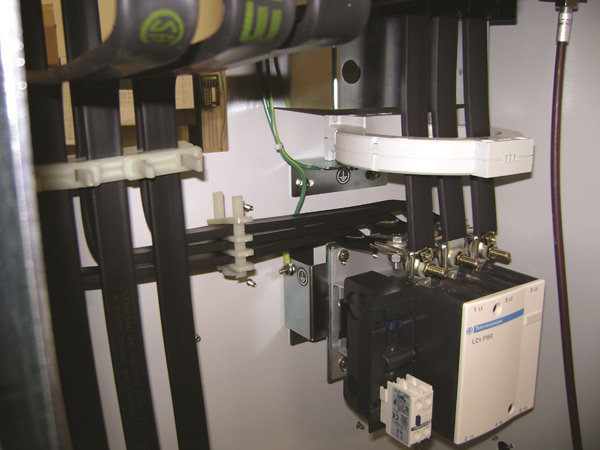

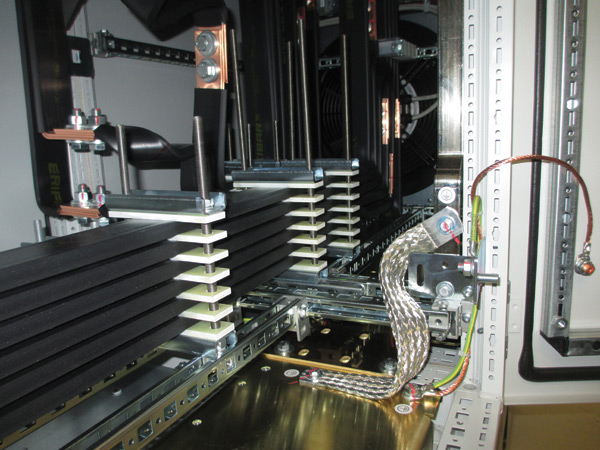

电气柜内部布线应用

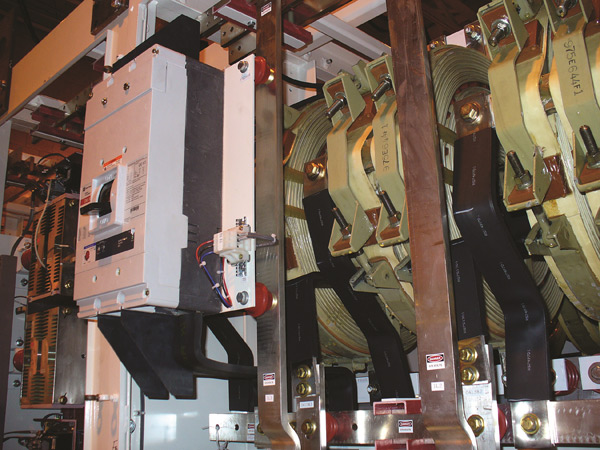

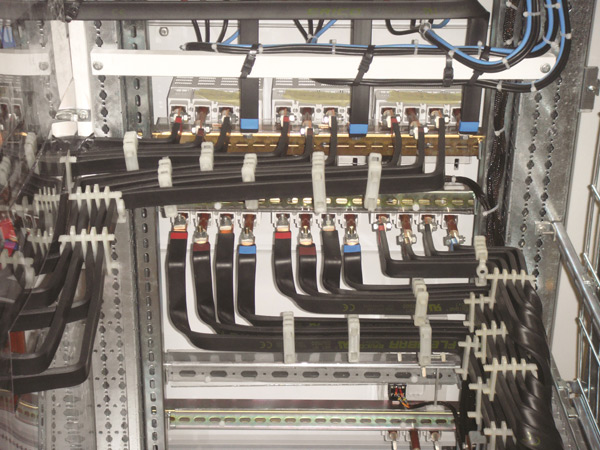

配电系统应用

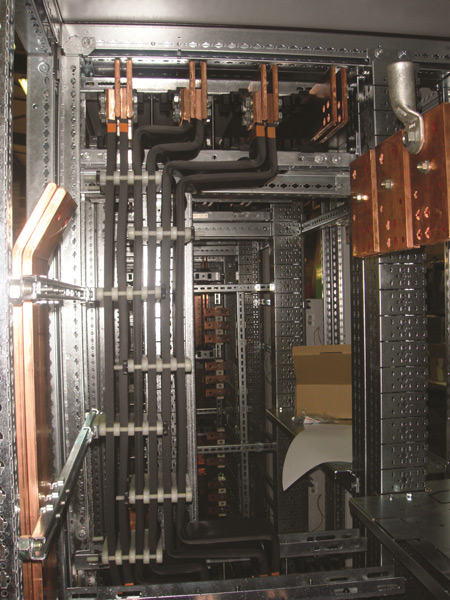

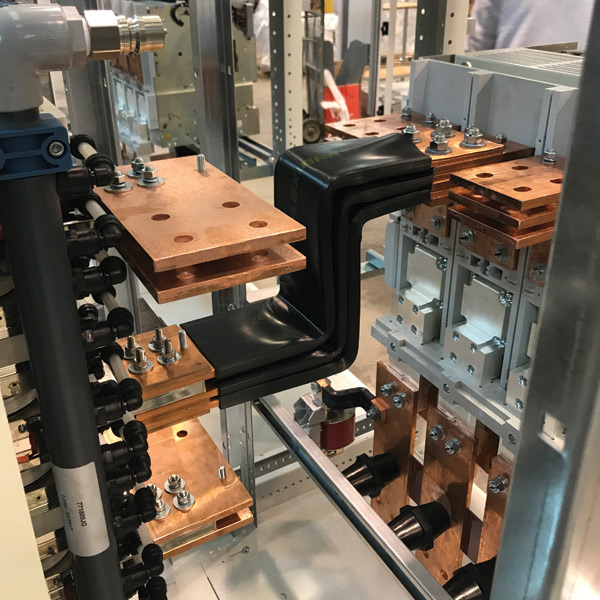

变压器连接应用

1.5 应用领域

新能源汽车动力电池连接充电桩电力配电光伏逆变器风电变流器轨道交通工业自动化数据中心UPS系统伺服驱动变频器

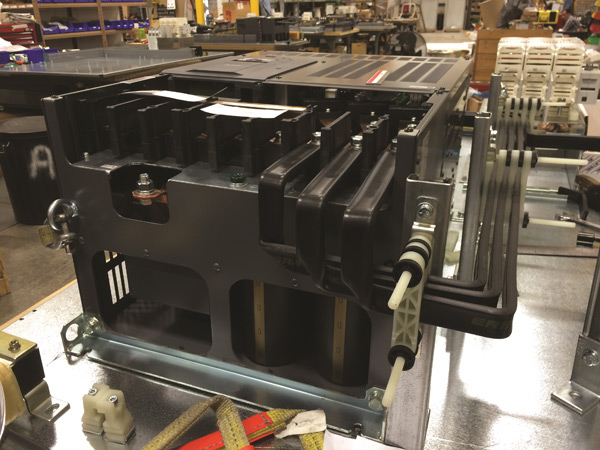

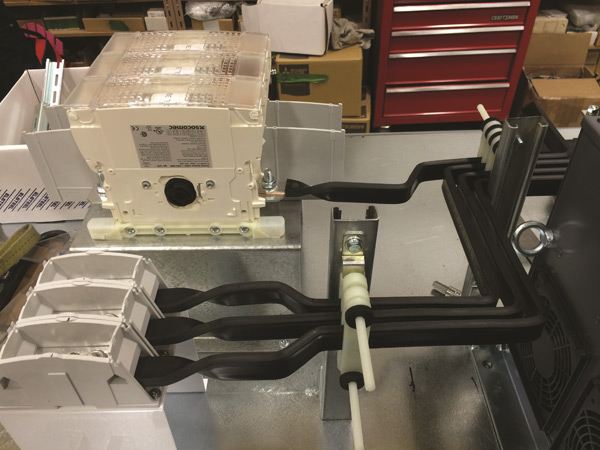

变频器连接应用

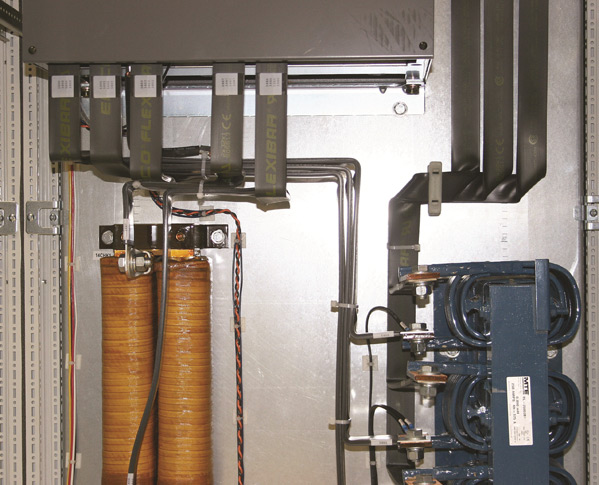

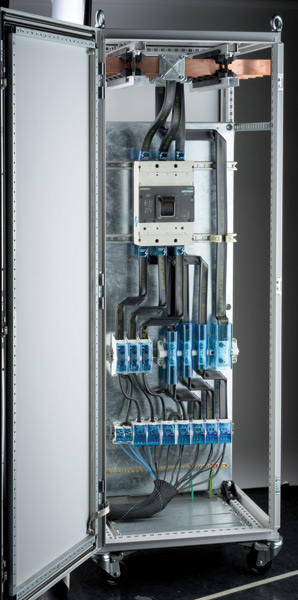

控制柜内部应用

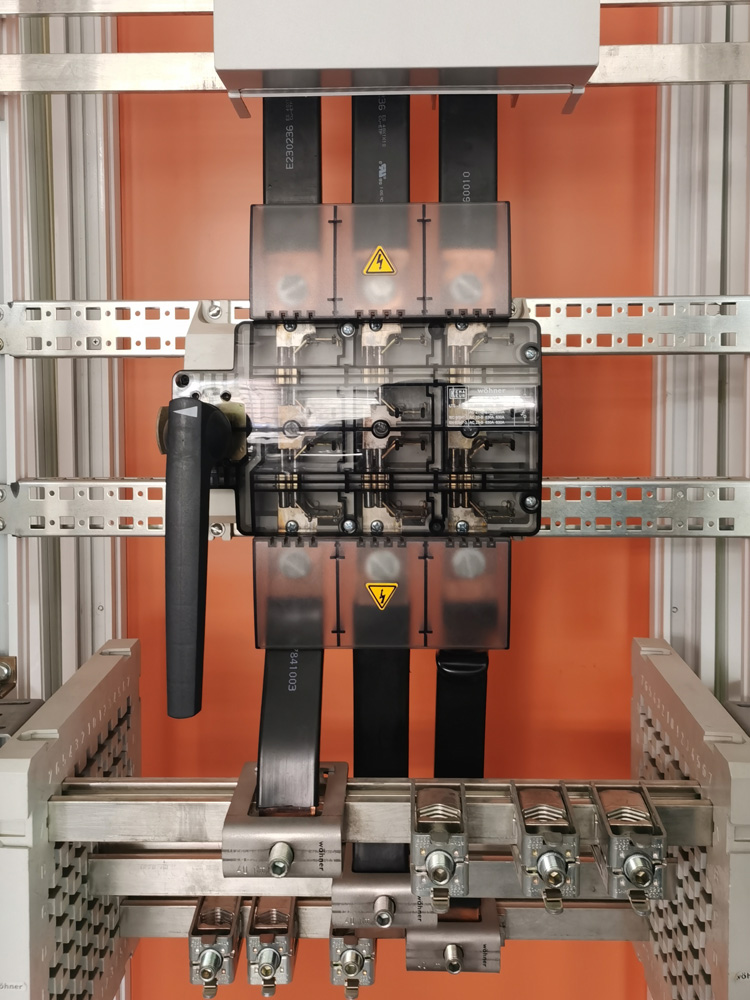

开关柜连接应用

二、选型方法

2.1 选型关键因素

绝缘软母排的载流量与软铜排截面尺寸和温度相关。在选型时需要考虑以下三个关键因素：

①

载流量需求
根据设备功耗确定

②

允许温升
确保母排温度在允许范围

③

安装宽度
适配安装空间限制

2.2 温升计算公式

△T = Ta - Tc

其中：Tc = 环境温度（℃）| Ta = 软铜排通电后的温度（℃）

重要提示：对一般电器设备，母排最高允许温度Ta应≤105℃。选型时应预留足够的安全裕度，建议实际工作温升比允许温升低10-15%。

2.3 选型实例

选型实例（仅供参考）

要求条件：

设备使用环境温度：40℃
要求软铜排载流量：510A
软铜排上最高温度不超过：100℃
软铜排宽度不超过：40mm

选型计算：

按公式可以算出最高允许温升为：△T = 100℃ - 40℃ = 60℃

选型结果：可以选择规格为 32×1×4 的软铜排

该规格软铜排截面积为128mm²，在负载520A电流下的温升为50℃，满足要求并有足够的安全裕度。

2.4 选型注意事项

根据实际载流量需求选择对应截面积，建议预留10-20%余量
考虑环境温度对载流量的影响，高温环境需降额使用
适配安装空间，确认母排宽度限制
振动场合优先选用柔性母排，抗振性能优于硬铜排
复杂空间布局选用易成型的软母排，减少接头数量
标准交货长度为2m/根，可按使用规格定尺加工成型交货

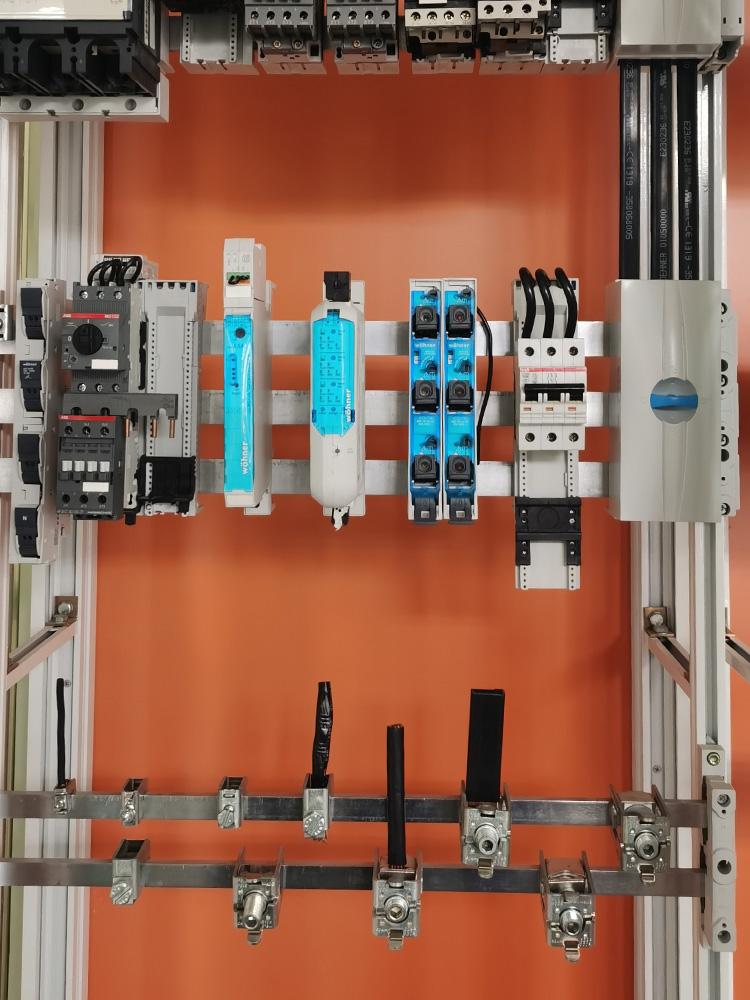

母排安装示例

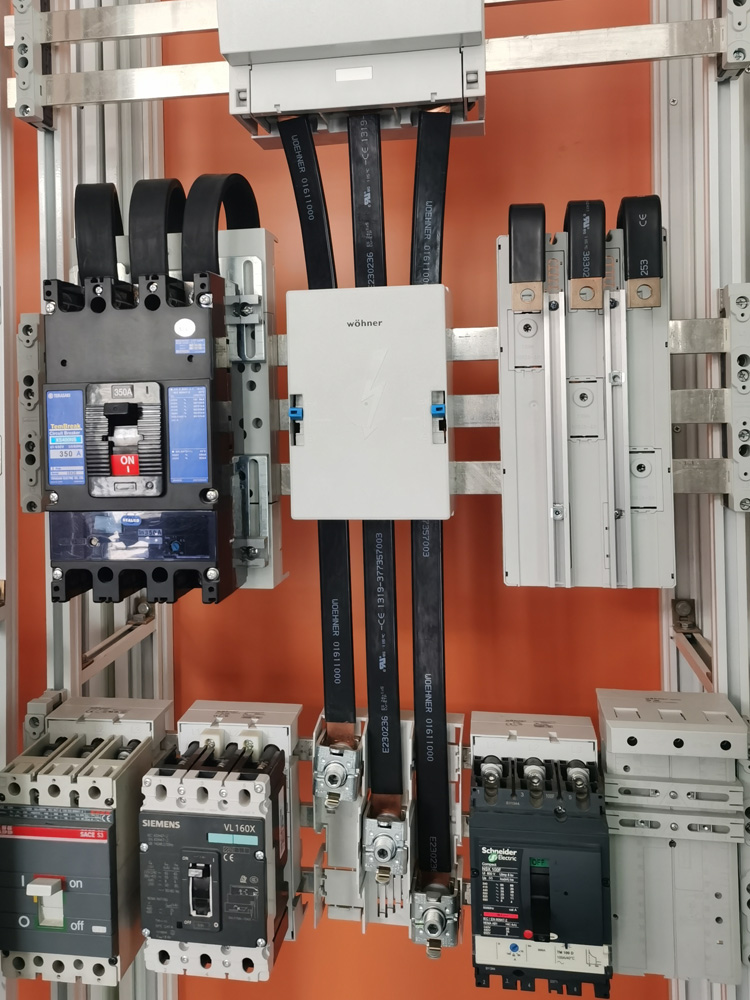

配电柜应用

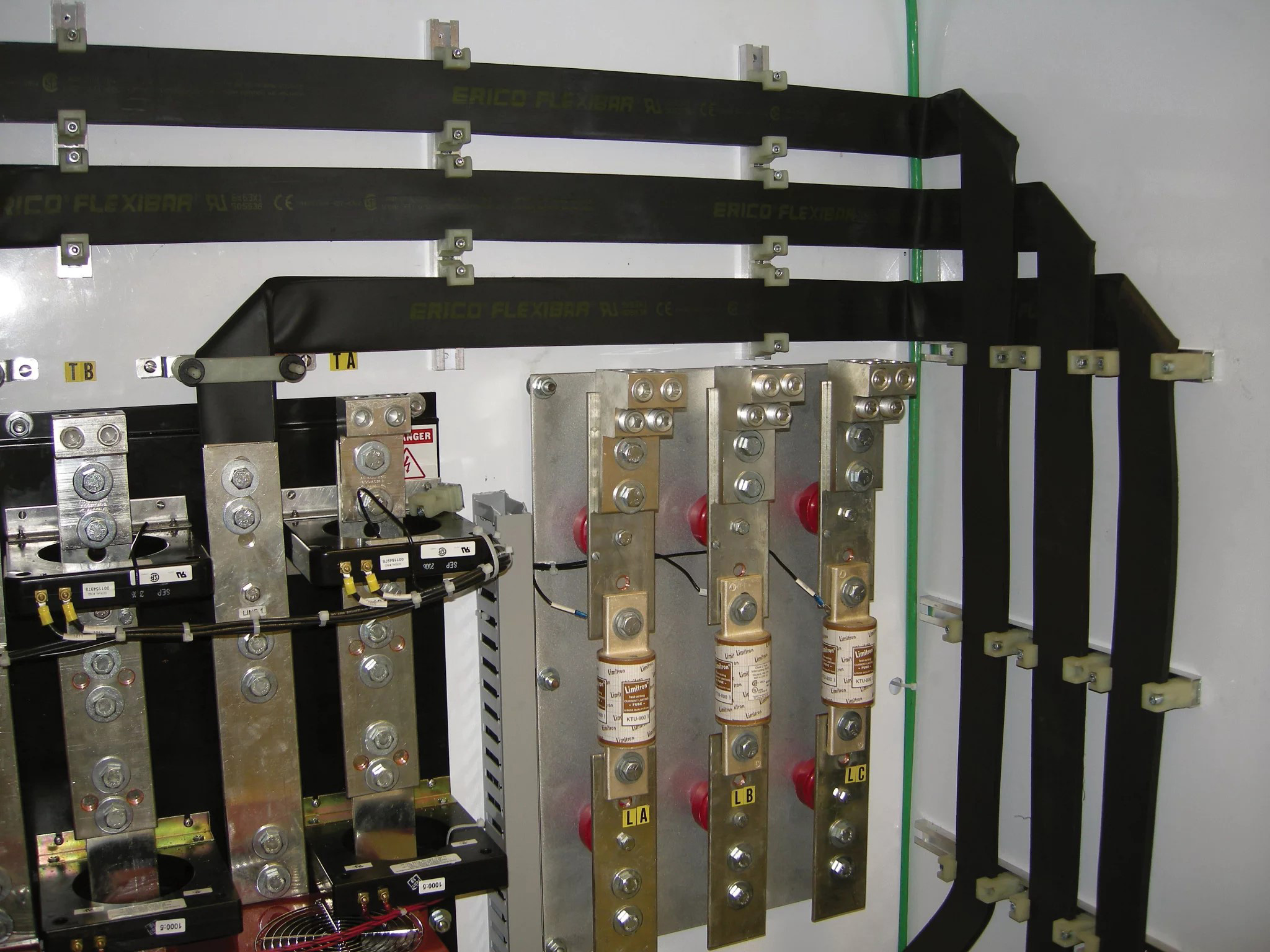

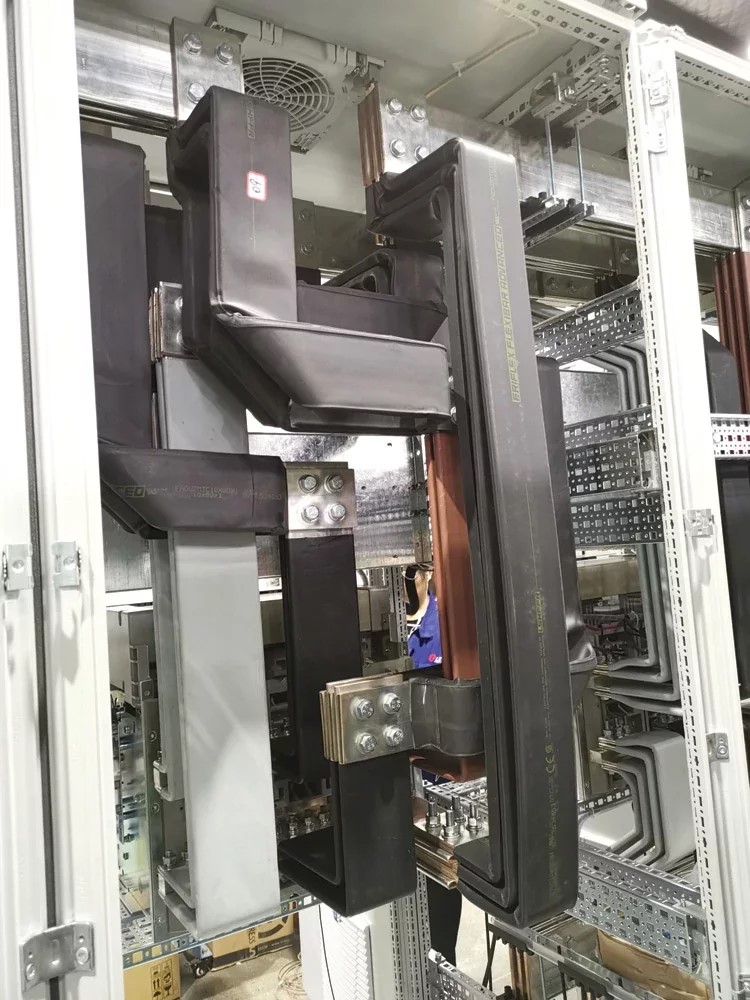

电气连接应用

三、产品选型表

以下为叠片式绝缘软母排常规规格型号及载流量参数表。表中△T=20K/40K/50K对应不同环境温度下的母排温升，母排最高允许温度TA≤105℃。

3.1 15.5×0.8mm 规格系列（2-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
15.5×0.8×2	24.8	135	175	200
15.5×0.8×3	37.2	160	210	240
15.5×0.8×4	49.6	195	265	295
15.5×0.8×6	74.4	225	320	360
15.5×0.8×8	99.2	265	380	430
15.5×0.8×10	124	300	420	480

3.2 20×1mm 规格系列（2-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
20×1×2	40	170	240	270
20×1×3	60	230	320	360
20×1×4	80	270	380	440
20×1×5	100	300	430	490
20×1×6	120	330	470	530
20×1×8	160	400	560	620
20×1×10	200	420	580	650

3.3 24×1mm 规格系列（2-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
24×1×2	48	200	280	320
24×1×3	72	250	360	410
24×1×4	96	280	410	460
24×1×5	120	330	470	530
24×1×6	144	360	510	570
24×1×8	192	420	590	670
24×1×10	240	500	700	790

3.4 32×1mm 规格系列（2-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
32×1×2	64	230	320	360
32×1×3	96	280	410	460
32×1×4	128	320	460	520
32×1×5	160	390	550	610
32×1×6	192	440	620	700
32×1×8	256	510	720	822
32×1×10	320	600	840	930

3.5 40×1mm 规格系列（2-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
40×1×2	80	240	330	380
40×1×3	120	330	480	540
40×1×4	160	400	560	630
40×1×5	200	450	630	710
40×1×6	240	480	680	750
40×1×8	320	600	830	920
40×1×10	400	670	920	1030

3.6 50×1mm 规格系列（3-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
50×1×3	150	400	570	650
50×1×4	200	490	700	790
50×1×5	250	540	780	880
50×1×6	300	590	840	950
50×1×8	400	680	1000	1130
50×1×10	500	750	1100	1300

3.7 63×1mm 规格系列（5-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
63×1×5	315	650	900	1000
63×1×6	378	690	980	1100
63×1×8	504	840	1200	1350
63×1×10	630	920	1300	1450

3.8 80×1mm 规格系列（6-10片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
80×1×6	480	780	1210	1360
80×1×8	640	950	1400	1570
80×1×10	800	1090	1550	1730

3.9 100×1mm 规格系列（5-12片）

导体尺寸 (mm×mm×片)	截面积 (mm²)	载流量(A) △T=20K	载流量(A) △T=40K	载流量(A) △T=50K
100×1×5	500	860	1250	1400
100×1×6	600	950	1380	1530
100×1×8	800	1100	1580	1760
100×1×10	1000	1220	1710	1920
100×1×12	1200	1300	1800	2010

规格说明

1. 表中△T=20K/40K/50K表示母排温升（K），对应不同环境温度下的载流量数据

2. 母排最高允许温度TA≤105℃（IEC国际电工标准）

3. 标准交货长度为2m/根，可按客户需求定尺加工成型交货

4. 绝缘层颜色可选：黑色/橙色，材质可选：PVC/TPE（低烟无卤）

5. 导体类型可选：裸铜铜带/镀锡铜带

工业设备应用

机柜内部应用

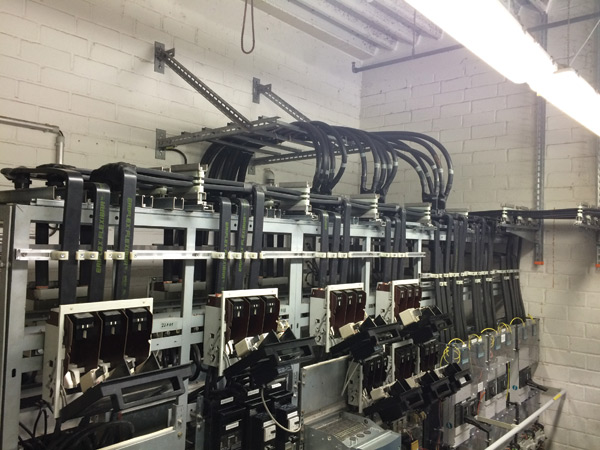

电力设备连接

3.10 生产标准与交货

项目	说明
生产标准	世界范围内尚无统一标准，借用美国UL758电子线标准生产认证，参考GB/T5023绝缘电缆标准和UL758电子线标准生产
标准交货	2m/根
定制服务	可按使用规格定尺加工成型交货，收到货后可直接安装无需再加工
质量认证	UL认证（档案号E336413）、CE认证（LVD）、IATF16949、ISO9001
