专业解决铜铝异种金属连接难题 | 符合GB/T国家标准
关键词：铜铝过渡排、铜铝过渡接头、铜铝对接排、异种金属焊接、电力连接件
铜铝过渡对接排是电力传输系统中用于连接铜质与铝质导体的关键过渡接触组件。由于铜（电极电位+0.34V）与铝（电极电位-1.66V）之间存在约2V的电位差，直接接触时会在潮湿或含电解液环境中形成原电池，导致铝材发生电化学腐蚀，造成接触电阻增大、局部发热甚至烧毁事故。
本产品采用先进固态焊接技术将铜铝两种金属在固态下实现冶金结合，形成高强度、低电阻、抗腐蚀的可靠连接界面，彻底解决铜铝异种金属连接的技术难题。
产品符合GB/T 14315-2008《电力电缆导体用压接型铜、铝接线端子和连接管》、GB/T 32468-2015及DL/T 346-2010《设备线夹》等国家标准和行业标准要求。

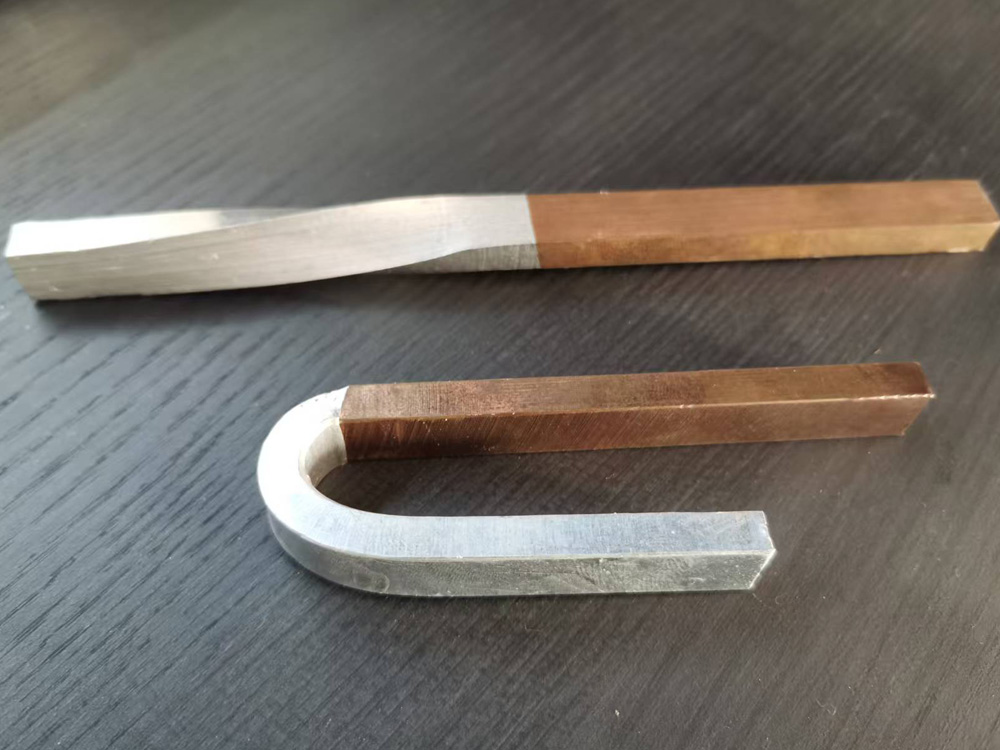

铜铝过渡U型软连接
铜铝过渡对接排-单件

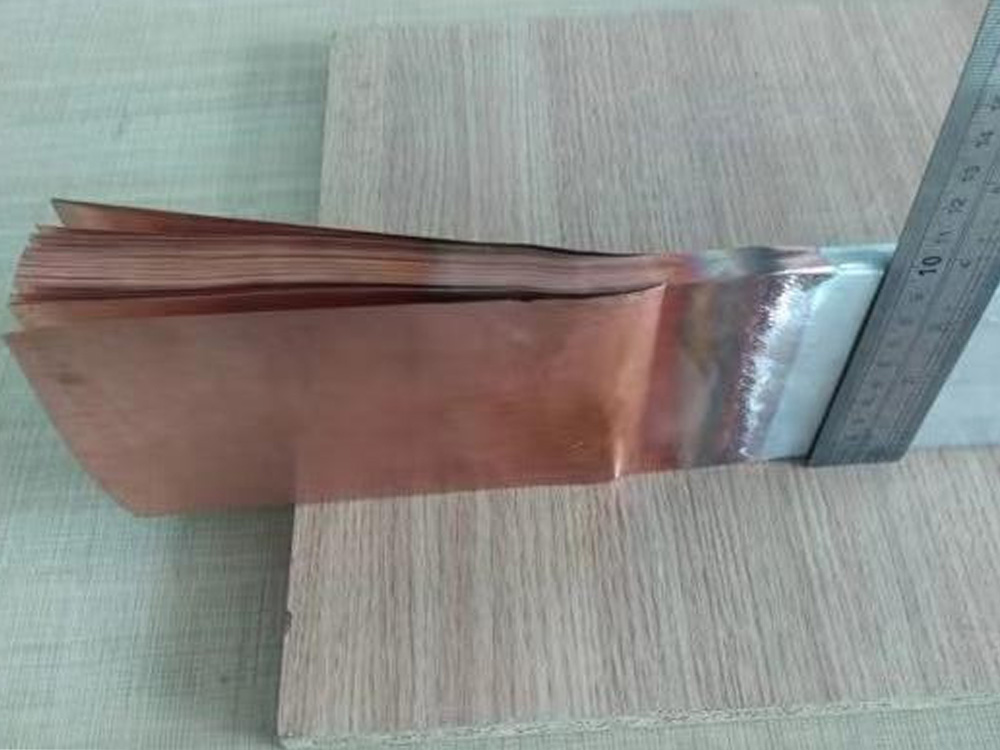

焊接界面细节展示
采用先进的固态焊接技术，焊接过程金属不熔化，避免气孔、裂纹等缺陷，接头强度可达母材的80%以上。
铜铝界面形成冶金结合，剥离强度≥12N/mm，在-40℃~150℃冷热冲击下不分层，确保长期运行可靠性。
有效阻断铜铝直接接触，消除电位差引起的电化学腐蚀，使用寿命比传统连接方式延长3-5倍。
直流电阻率≤0.0245Ω·mm²/m，表面导电率≥98%，接触电阻≤同长度导体电阻的1.2倍。
基于趋肤效应原理，电流集中于表层铜材传导，内芯铝材实现轻量化，比纯铜排减重约40%。
支持各种规格尺寸定制，宽度10-750mm，厚度0.5-55mm，长度不限，满足不同应用场景需求。

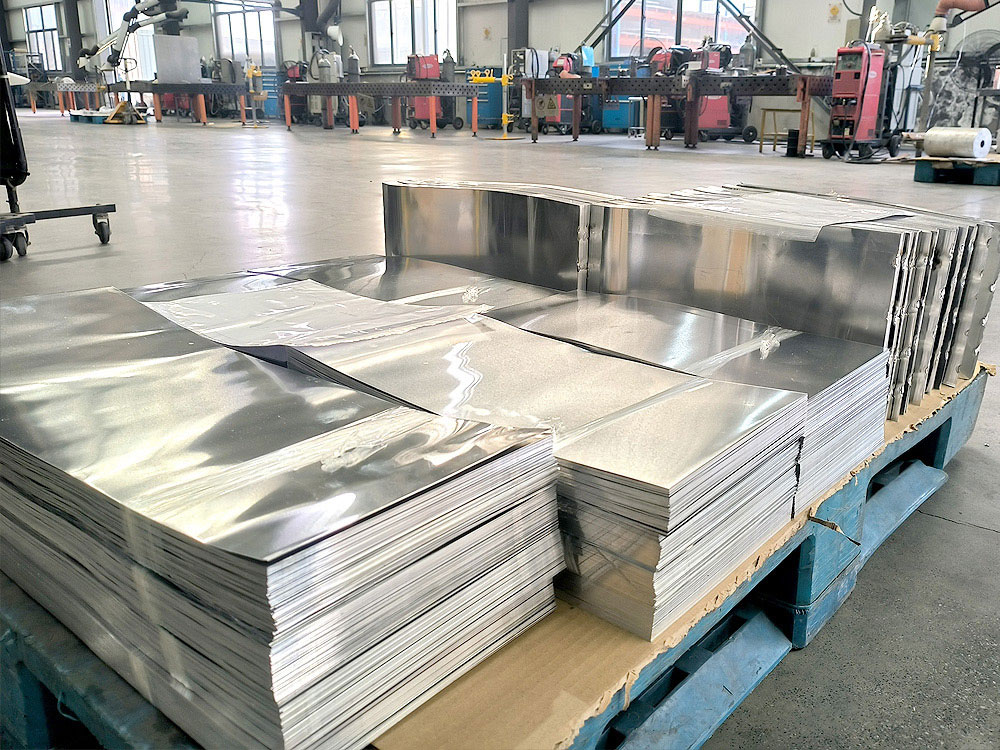

批量成品展示

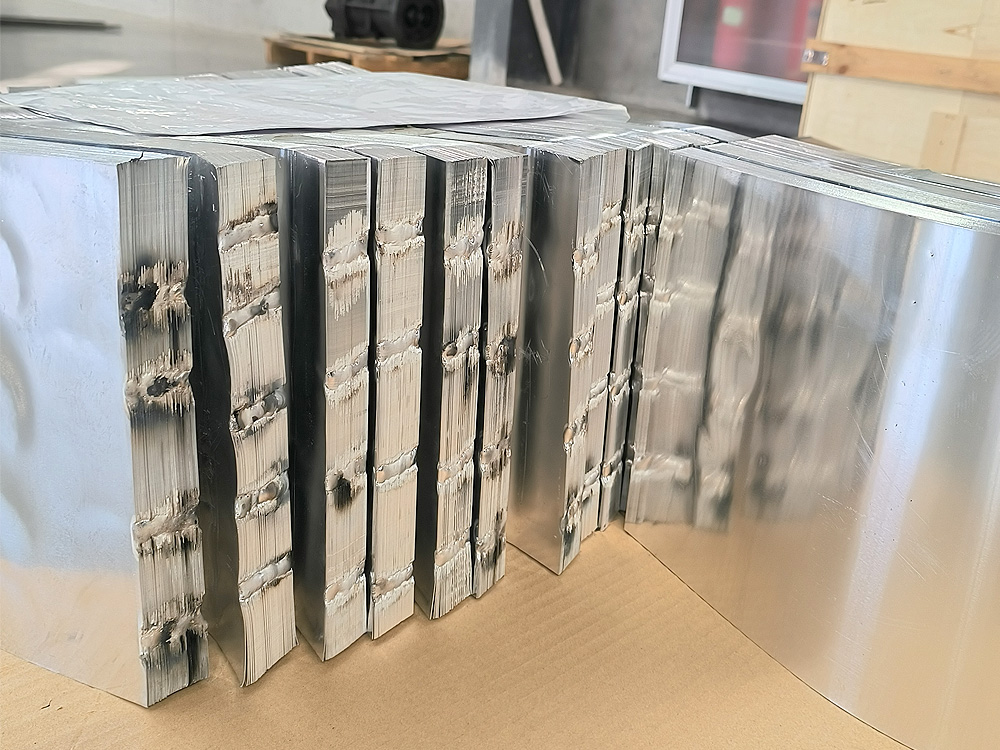

焊接工艺细节
生产车间实拍
| 参数项目 | 技术指标 | 执行标准 |
|---|---|---|
| 材质组合 | 铜材T2紫铜 + 铝材1060纯铝/L3工业纯铝 | GB/T 5231 / GB/T 3190 |
| 宽度规格 | 10mm - 750mm（可定制） | - |
| 厚度规格 | 0.5mm - 55mm（可定制） | - |
| 长度规格 | 按客户需求定制 | - |
| 复合强度 | ≥12 N/mm | GB/T 32468-2015 |
| 直流电阻率 | ≤0.0245 Ω·mm²/m | GB/T 14315-2008 |
| 表面导电率 | ≥98% | - |
| 抗拉强度 | ≥120 MPa | GB/T 14315-2008 |
| 冷热冲击性能 | -40℃~150℃循环不分层 | GB/T 32468-2015 |
| 耐腐蚀性能 | 中性盐雾试验≥7天无脱开 | 行业标准 |
| 折弯性能 | 90°折弯无裂纹 | GB/T 2311-2008 |
| 序号 | 宽度(mm) | 厚度(mm) | 长度(mm) | 备注 |
|---|---|---|---|---|
| 1 | 10-20 | 0.5-10 | 20-50 | 小型连接 |
| 2 | 20-50 | 1-12 | 50-100 | 常规配电 |
| 3 | 50-100 | 2-15 | 100-200 | 配电柜用 |
| 4 | 100-200 | 6-20 | 200-250 | 变压器用 |
| 5 | 200-250 | 10-25 | 250-300 | 变电站用 |
| 6 | 250-300 | 20-30 | 300-400 | 大电流场合 |
| 7 | 300-400 | 25-35 | 400-500 | 高压配电 |
| 8 | 400-500 | 35-40 | 500-600 | 电力传输 |
| 9 | 500-600 | 40-50 | 600-750 | 超高压用 |
| 10 | 600-750 | 50-55 | 不限 | 特殊定制 |
★ 以上规格仅供参考，可根据客户需求定制任意尺寸 ★

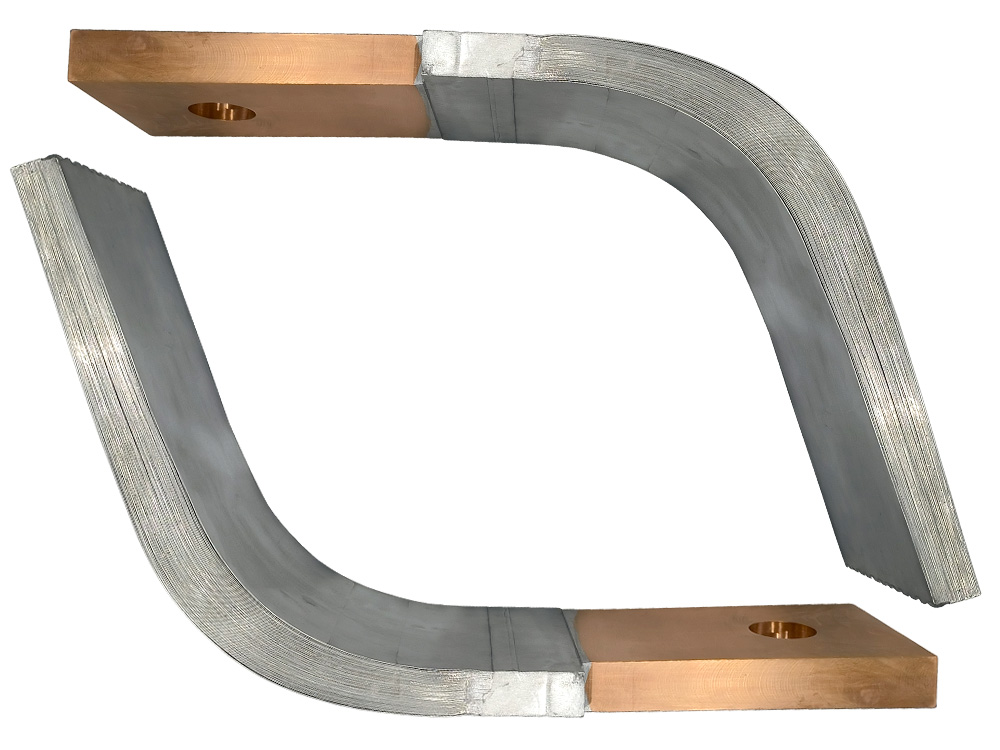

弧形软连接

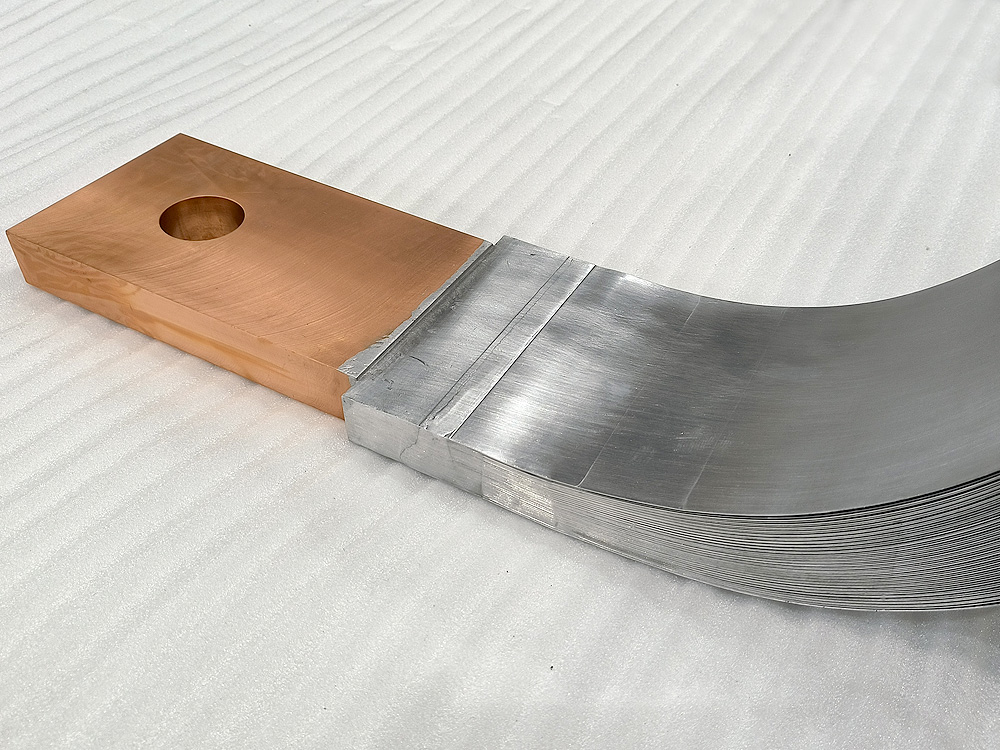

端面细节展示

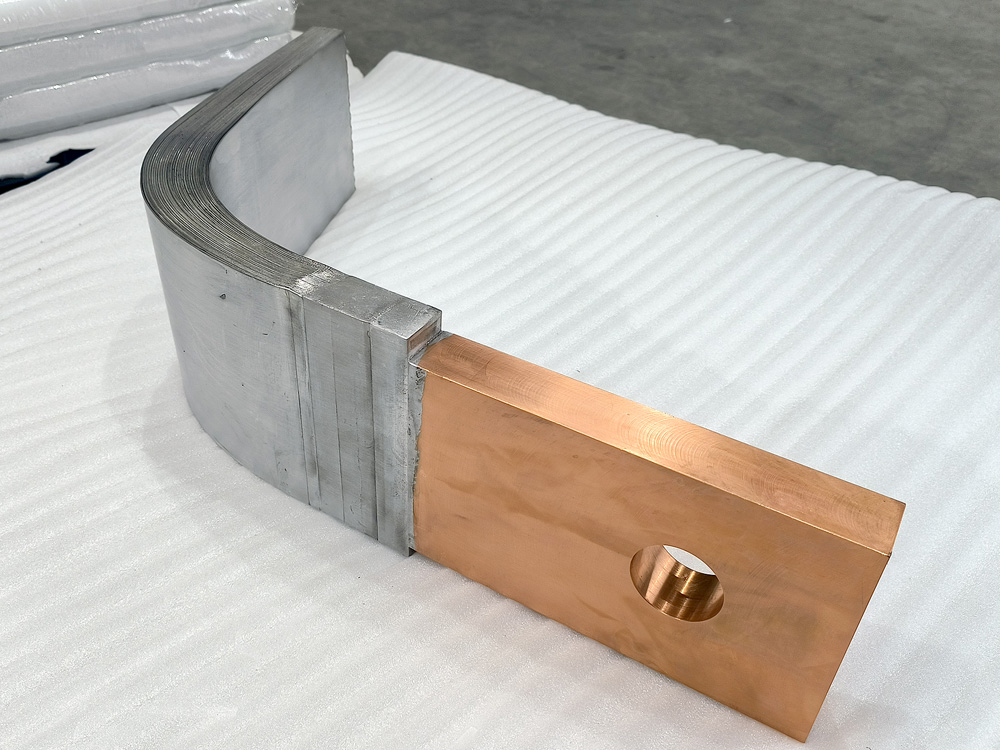

多层软连接

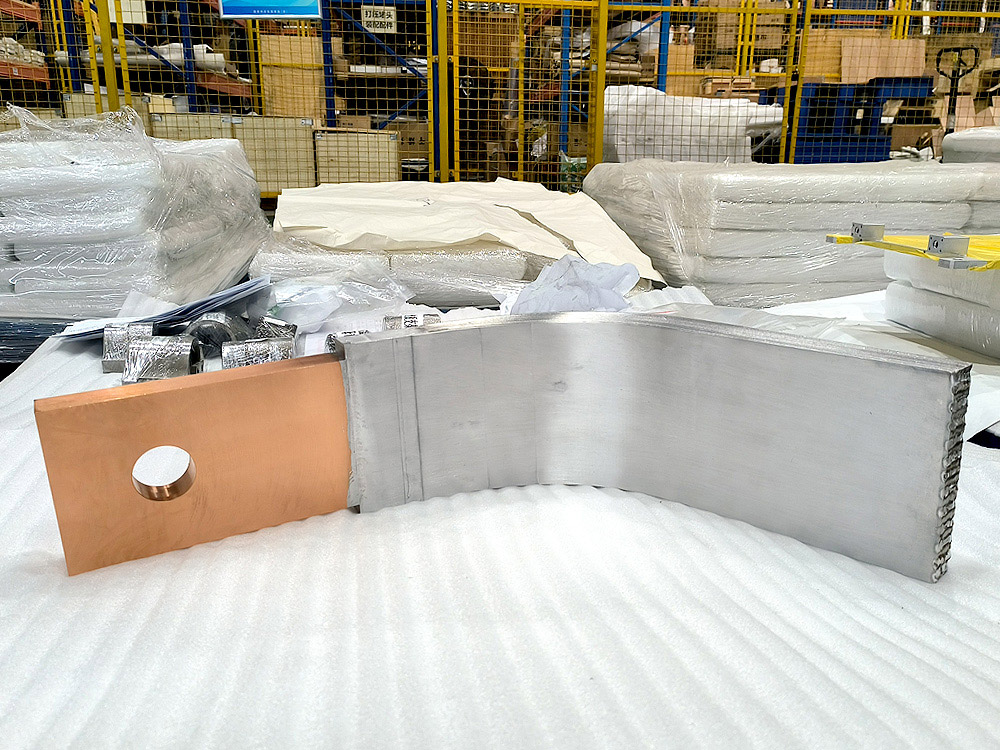

大规格产品
发电厂、变电站铜铝母线过渡连接
配电柜、开关柜铜排与铝排连接
变压器低压侧铝绕组与铜出线端子
输电线路电缆接头处理
光伏电站逆变器铜铝连接
储能系统电池组连接
风力发电变流器连接
新能源汽车电池系统
电动机、发电机接线端子
电抗器、变压器出口端接触板
工业自动化控制柜
电气设备铜铝过渡接口
地铁、高铁供电系统
牵引变电所连接
轨道交通信号系统
车辆电气系统连接

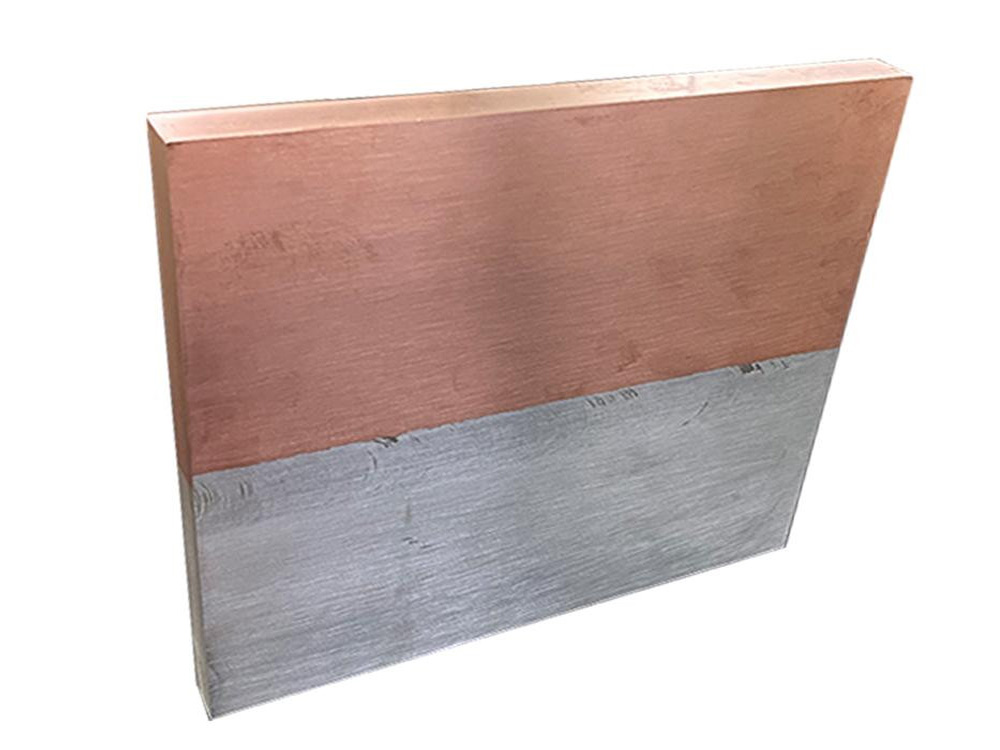

平板型产品
多层结构产品

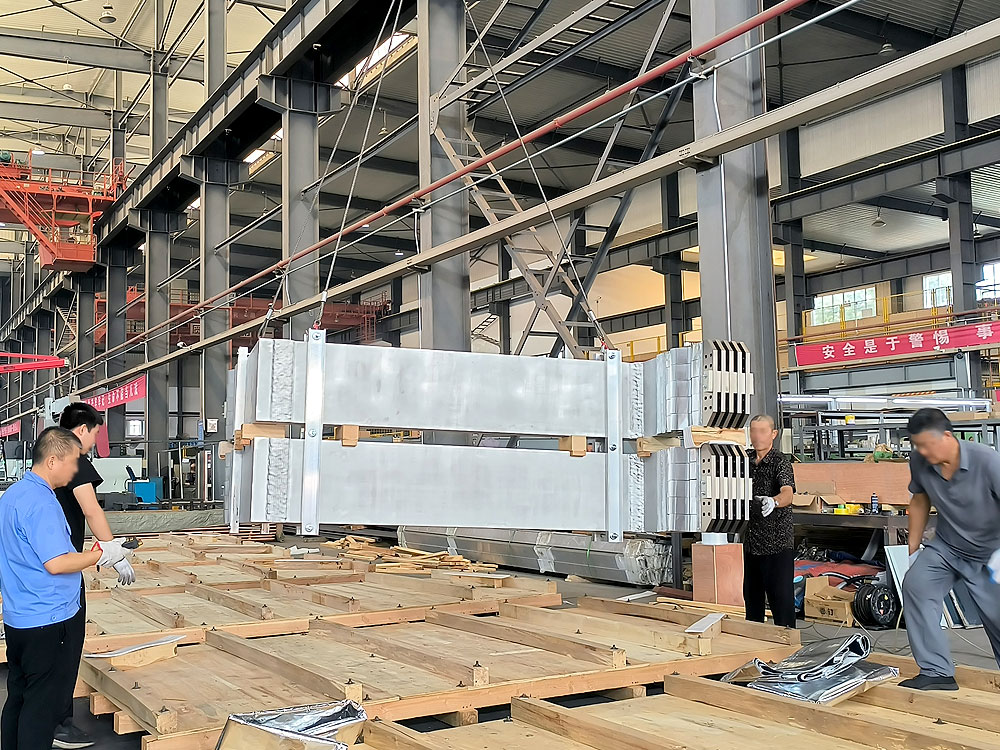

仓储与吊装
确定电流负载：根据电路额定电流和峰值电流，计算所需导体截面积（铜排载流量约3-4A/mm²，铝排约2-3A/mm²）
测量安装空间：确认设备内部的安装尺寸限制，包括宽度、厚度和长度
选择连接方式：根据铜端和铝端的连接对象，确定端部形状（平板、带孔、软连接等）
确定环境要求：考虑使用环境的温度、湿度、腐蚀性等因素，选择是否需要表面处理（镀锡、喷涂等）
提供定制参数：将具体尺寸、孔径、孔距等要求提供给生产厂家
严禁铜铝直接接触，必须使用铜铝过渡接头或搪锡处理
大电流场合（≥300A）建议选用栅栏式结构，增加散热面积
振动环境优先选用软连接结构，避免硬连接产生的应力集中
户外或潮湿环境应选用镀锡或喷涂抗氧化涂层的产品
安装时使用扭矩扳手按规范拧紧（一般180-220N·m）
以下为铝铜固态焊接头试样的拉伸试验数据（试样规格：宽度约10mm，厚度约15mm）：
| 试样编号 | 试样宽度(mm) | 试样厚度(mm) | 最大力(kN) | 抗拉强度(MPa) | 屈服强度(MPa) |
|---|---|---|---|---|---|
| 1a | 10.12 | 15.58 | 13.72 | 87.03 | 81.13 |
| 1b | 10.10 | 15.70 | 14.00 | 88.27 | 83.03 |
| 1c | 10.00 | 15.32 | 13.82 | 90.20 | 84.62 |
测试结论：试样抗拉强度达到87-90MPa，屈服强度达到81-85MPa，满足GB/T 14315-2008标准要求的抗拉强度≥120MPa（按标准试样尺寸换算）。焊接接头质量稳定可靠，焊缝强度高，通电性能好，抗电化腐蚀性能优异。
电力电缆导体用压接型铜、铝接线端子和连接管
铜铝复合板带材
设备线夹
电力金具试验方法
加工铜及铜合金牌号和化学成分
变形铝及铝合金化学成分

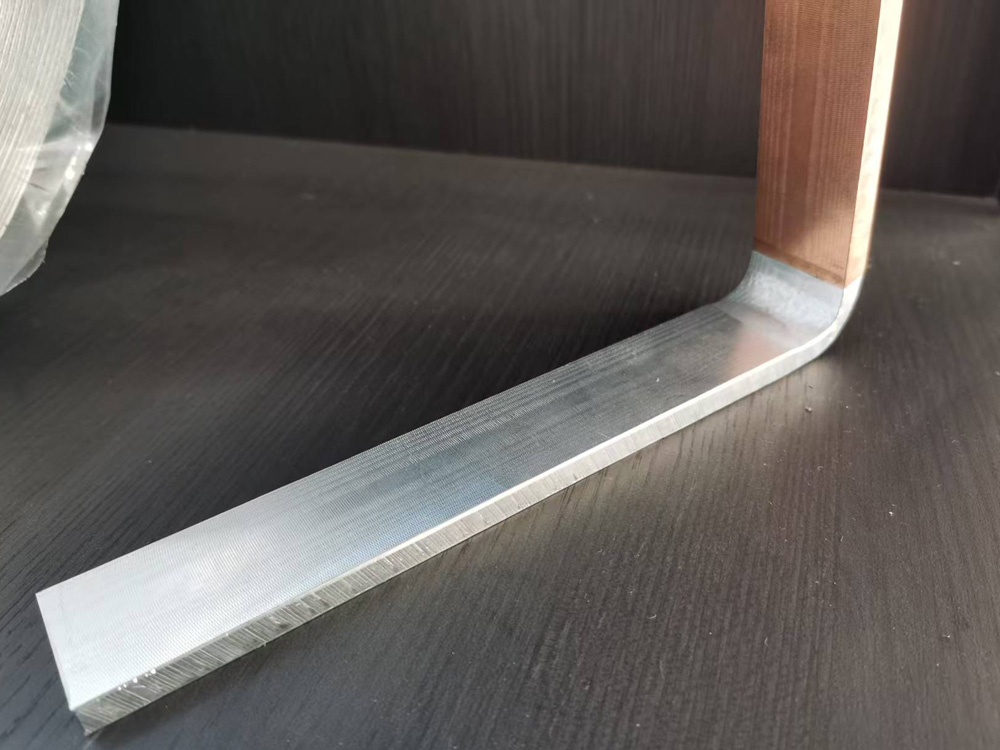

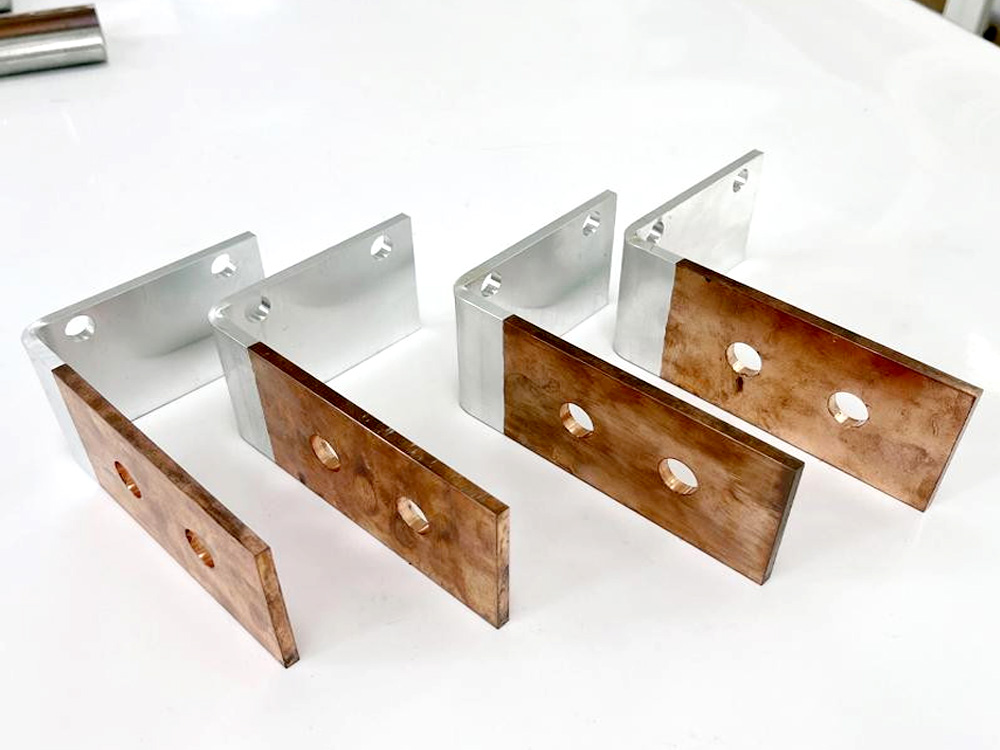

L型折弯产品
产品对比展示
批量小件
我们提供全方位的铜铝过渡排定制服务，根据客户的具体需求，量身定制最优解决方案。
宽度、厚度、长度任意定制，满足不同安装空间需求
平板、L型、U型、软连接等多种形状可选
打孔、开槽、折弯等端部加工服务
镀锡、镀锌、喷涂等表面防护处理
产品表面覆PE保护膜，防止划伤
采用木箱或纸箱包装，内衬防潮材料
大件产品采用托盘包装，便于叉车搬运
包装外贴标签，标明规格、数量、批次号
国内：公路运输、铁路运输
国际：海运、空运
支持客户自提
提供送货上门服务（限部分地区）
